同步轮介绍

　　同步轮传动是由一条内周表面设有等间距齿的环形皮带和具有相应齿槽的带轮所组成，运行时，带齿与带轮的齿槽相啮合传递运动和动力，它是综合了皮带传动、链传动齿轮传动各自优点的新型带传动。

　　同步带轮按照齿槽形状分:英制梯形齿，公制梯形齿，圆弧齿。

　　●符合标准:

　　·英制梯形齿 MXL XL L H XH XXH，符合 ISO 5294。

　　·公制 T 形齿 T2.5 T5 T10 T20 AT5 AT10 AT20，符合 ISO17396。

　　·HTD 圆弧齿(3M 5M 8M 14M 20M)。

　　·STD 半圆弧齿(S2M S3M S5M S8M S14M)。

　　●产品特征:

　　优点:

　　·传动准确，工作时无滑动，具有恒定的传动比。

　　·传动平稳，具有缓冲、减振能力，噪声低。

　　·传动效率高，可达 0.98，节能效果明显。

　　·维护保养方便，不需润滑，维护费用低。

　　·速比范围大，一般可达 10，线速度可达 50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦。

　　·可用于长距离传动，中心距可达 10m 以上。

　　·无污染，可在不允许有污染和工作环境较为恶劣的场所下正常工作。

　　缺点:制造和安装精度要求较高，中心距要求较严格。

　　●用途:

同步带广泛应用于要求传动比准确的中、小功率传动中，如:广泛应用于汽车、纺织、印刷包装设备、缝制设备、办公设备、激光雕刻设备、烟草、金融机具、舞台灯光、通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等领域。

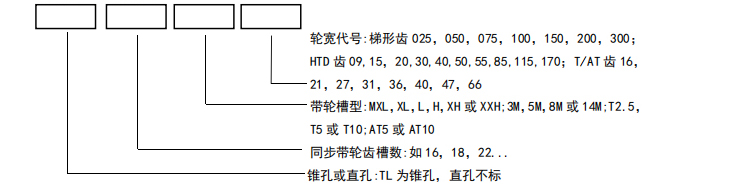

产品型号表示方法 - 欧标同步带轮型号

例 1:16MXL025 表示直孔同步带轮，槽型 XL，齿槽数 16，轮宽代号 025

例 2:TL2814M40 表示锥孔同步带轮，槽型 HTD14M 齿槽数 28，轮宽代号 40

欧标同步棒型号

例 1:XL 27 表示同步棒槽型 XL 齿槽数 27

例 2:AT538 表示同步棒槽型 AT5，齿槽数 38

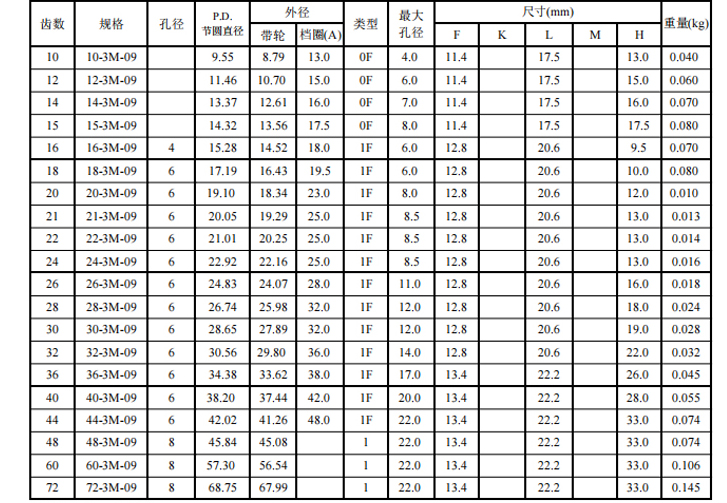

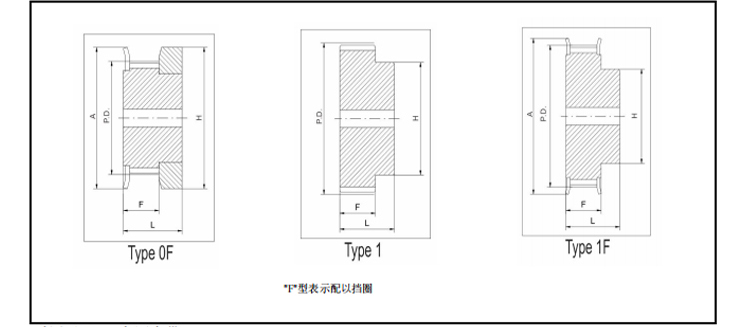

HTS 3M同步带轮 - 3mm节距直孔同步轮

适用于9mm宽同步带

所有尺寸以mm为单位

HTS 3M同步轮以铝合金提供

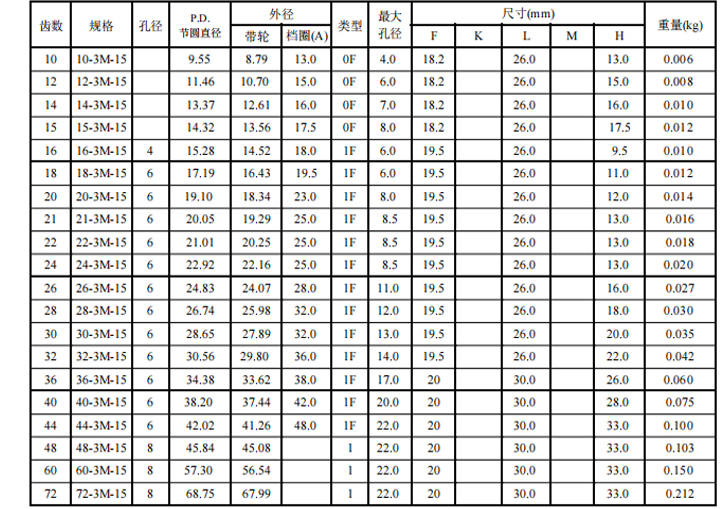

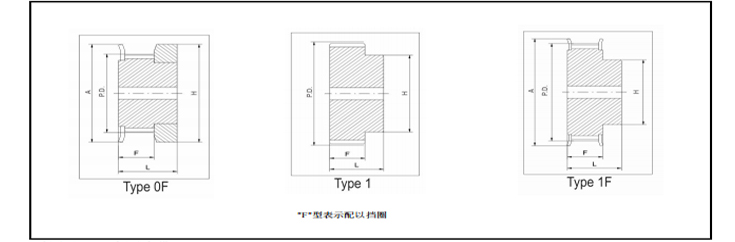

HTS 3M同步带轮 - 3mm节距直孔同步轮

适用于15mm宽同步带

所有尺寸以mm为单位

HTS 3M同步轮以铝合金提供
